Quelle forme d'escalier pour votre projet ?

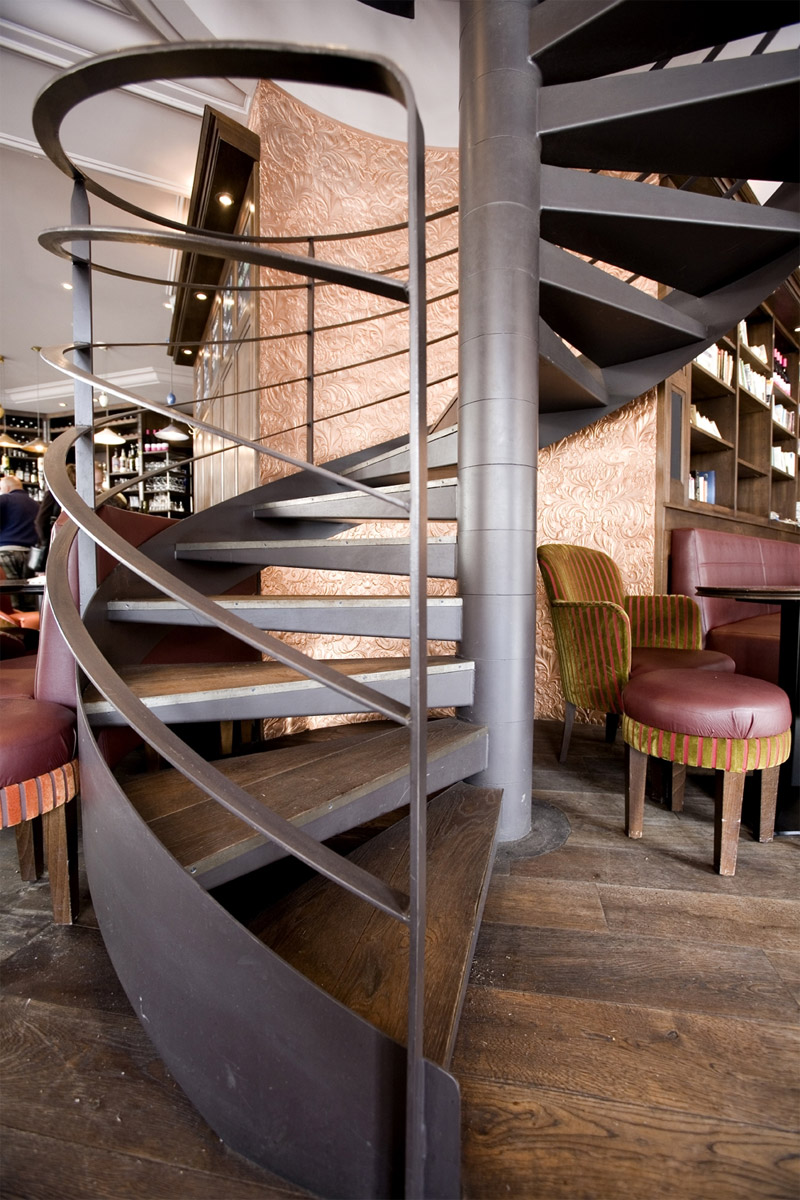

Conçu autour d'un fût central de 110 mm de diamètre, la rotation s'effectue le plus souvent à raison de 16 marches au tour. L'escalier de dimensions minimum trouvera sa place dans une trémie de 1,30 m avec des marches de 50 cm de passage ; les dimensions courantes s'inscrivent dans des trémies de 1,50 à 1,80 m.

L'application de la réglementation PMR (personnes à mobilité réduite) requiert un passage de 80 cm, des hauteurs de marches de 18 cm et un giron de 24 cm, soit un escalier de diamètre 1,80 m minimum. Le confort pour des escaliers principaux s'obtient dans des trémies à partir de 2 m, avec des passages de 90 cm et plus.

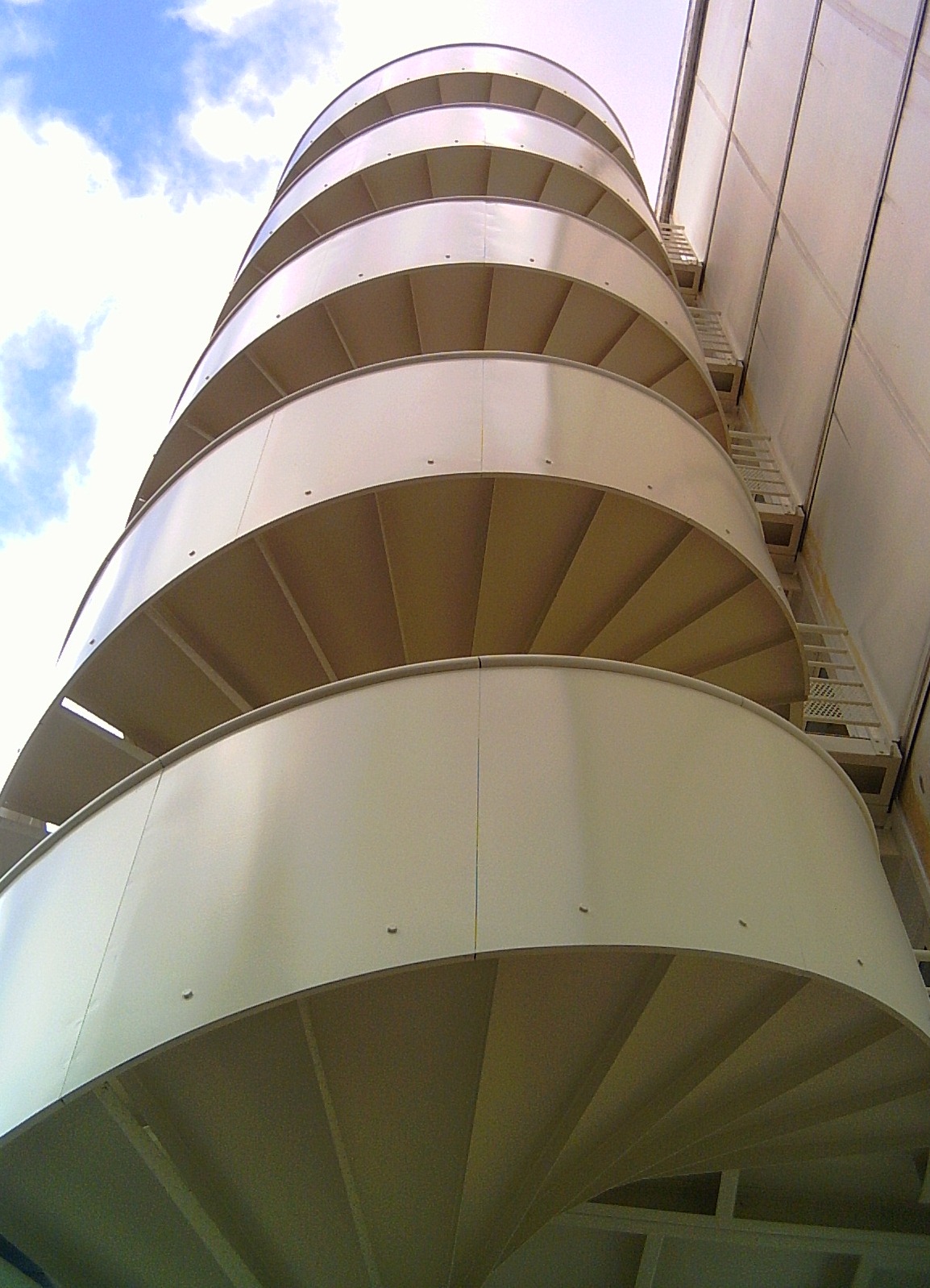

Généralement soumis à la réglementation ERP et/ou aux dispositions du code du travail, ce qui conduit à des hauteurs de marches inférieures à 17 cm et un giron de 28 cm au moins pour les escaliers des issues de secours.

L'escalier de dimension minimum pour une unité de passage de 90 cm aura un diamètre de 2,15 m — mais d'autres dispositions s'imposent quand le départ et l'arrivée sont prédéterminés par les hauteurs d'étage. Cette étude est conduite au cas par cas dès l'élaboration du devis.

Les parties communes de logements collectifs doivent avoir une largeur de passage de 1 m entre deux mains courantes, avec un diamètre minimum de 2,6 m (2,7 m à partir de plusieurs niveaux). Les contraintes d'échappée sous les paliers sont souvent déterminantes pour le calcul — une affaire de spécialiste.

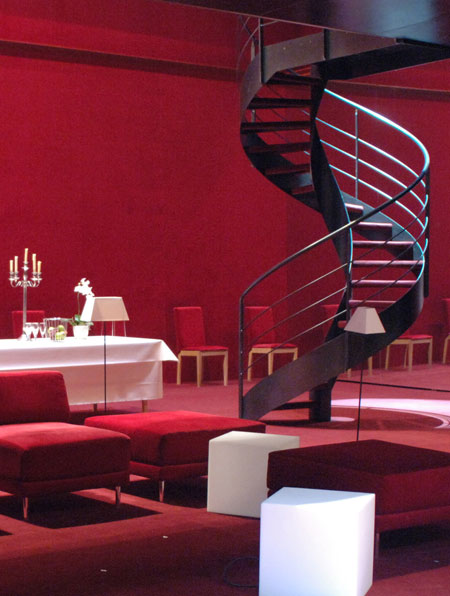

Avec des marches de 80 cm, on laisse ainsi un vide central de 35 cm environ. Une ou deux rampes ou mains courantes débillardées, avec montants en fer plat, sont soudées aux limons.

Ouvrage très spécialisé de métallerie, il est fabriqué et prémonté en atelier, puis assemblé sur place par soudage pour obtenir des limons continus. À ne pas envisager sans un budget minimum de 8 000 € hors finition pour une hauteur de 2,70 m.

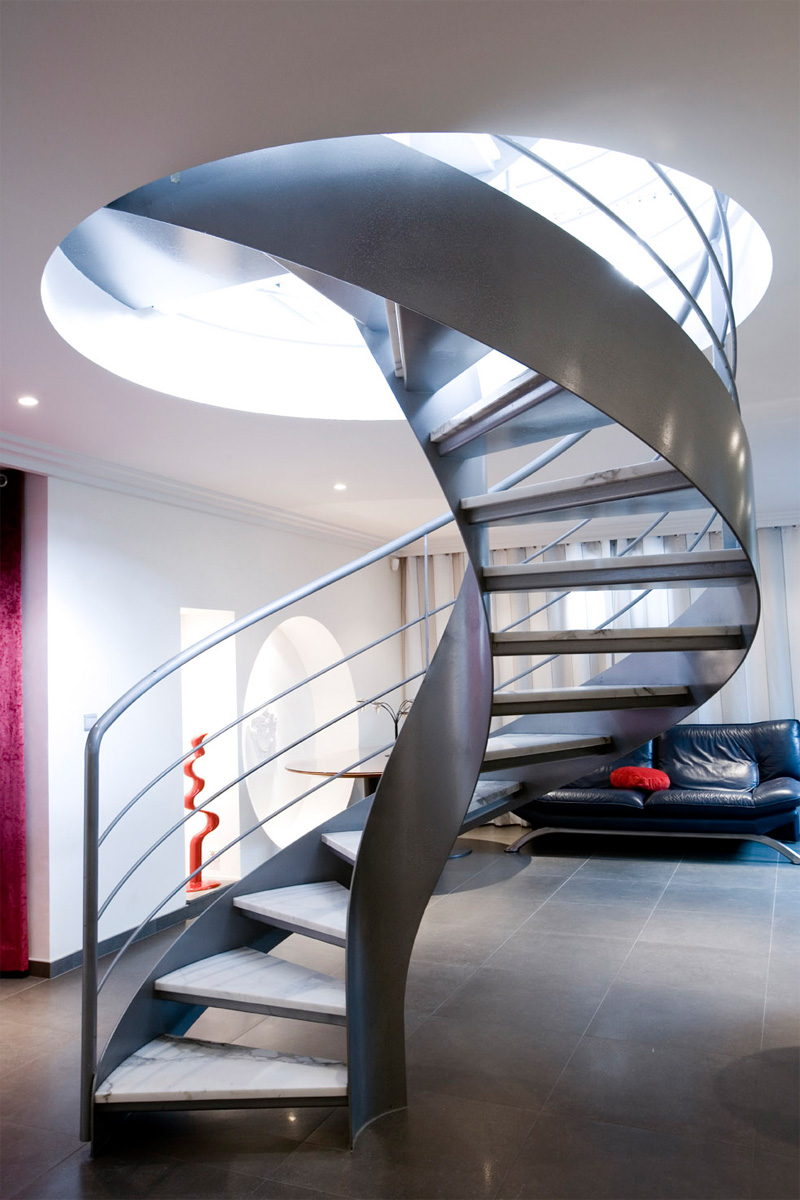

Ce type d'escalier est également appelé escalier en double hélice, ou escalier hélicoïdal sans fût central, et par les techniciens : escalier débillardé.

• Marches entre deux limons en large plat, entre profilés UPE, ou entre tubes rectangulaires
• Marches soudées en console à un seul limon latéral scellé au mur
• Marches sur limon central en profilé H ou tube rectangulaire
• Marches sur ou entre limons en fer plat découpés en crémaillère, pour alléger visuellement l'escalier

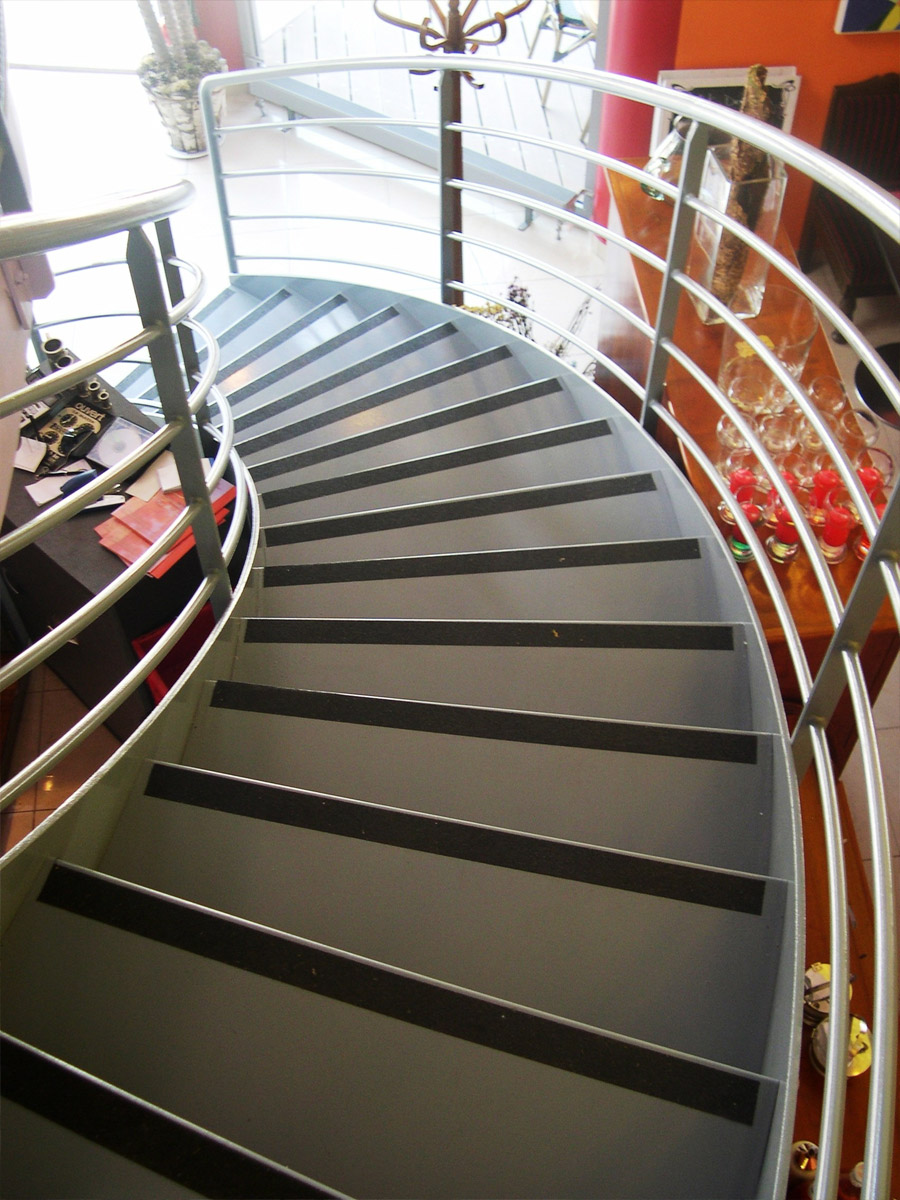

Pour un bon confort d'utilisation, l'encombrement au sol dépasse 1,5 fois la hauteur à monter. Dans les espaces restreints, on peut réduire cet encombrement par une pente plus raide si la réglementation le permet, ou par un départ ou une arrivée balancée.

Le Code du travail et la réglementation incendie (Art CO 55) imposent un palier de repos au-delà de 25 marches. Les escaliers encagés sont le plus souvent pourvus de contremarches pleines ; en leur absence, les marches se recouvrent de 50 mm suivant la réglementation.

Selon les possibilités de transport et de manutention sur chantier, nos fabrications s'effectuent en une volée complète entièrement soudée, avec marches à boulonner aux limons, ou par tronçons de 5 à 6 marches avec reconstitution de la continuité des limons par soudage sur place.
